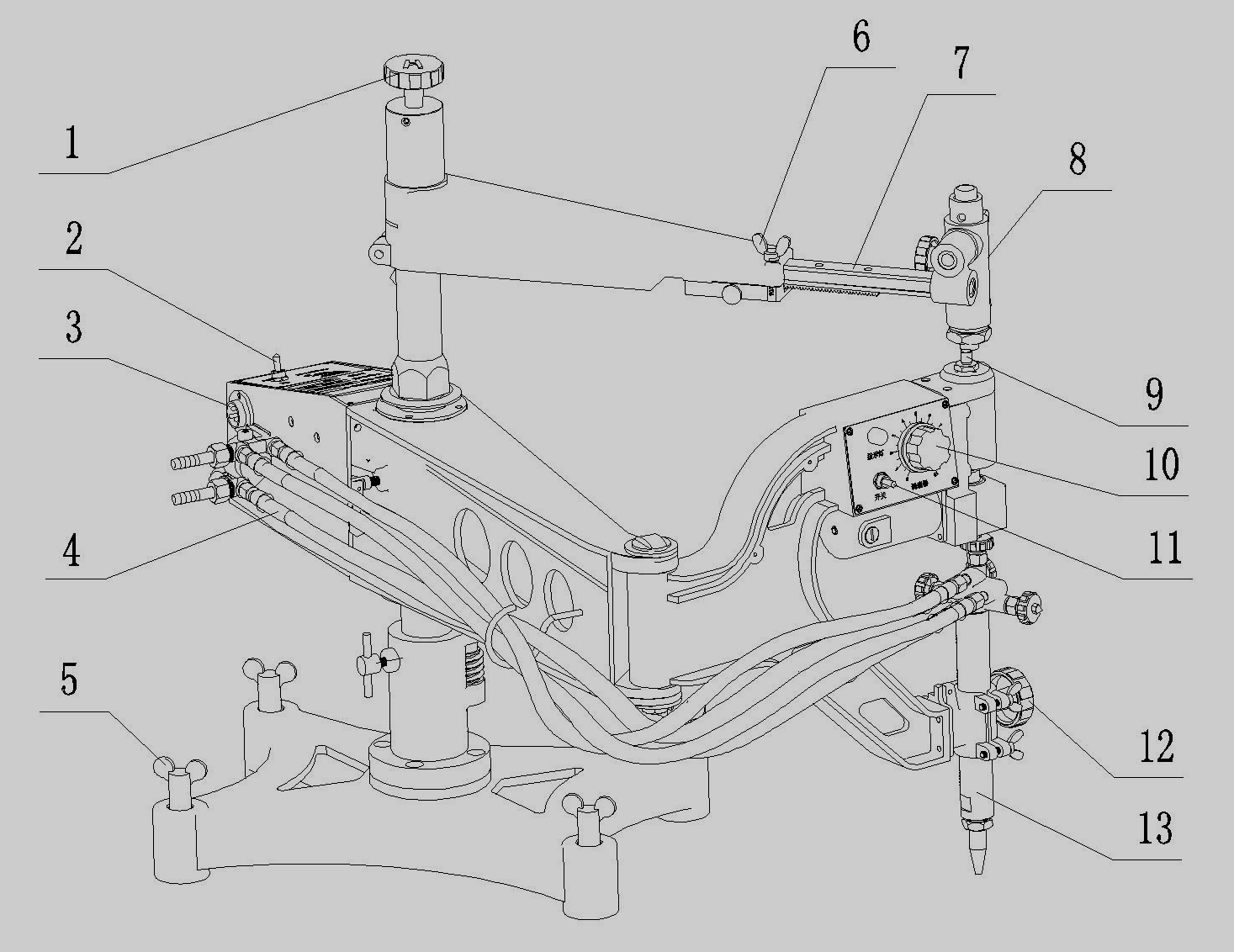

1.形臂鎖定手柄

旋松手柄后，形臂可轉換360°方位。

6.速度控制旋鈕：沿“10”方向旋轉該鈕可使裝置移動加快，沿“0”方向則使移動減慢。

2.燃?xì)膺M(jìn)氣管

7.橫移手輪: 調節樣板架水平距離

3.氧氣進氣管

8.調節手輪：調節樣板架垂直距離

4.壓力開關進氣管：

壓力開關與切割氧閥通過互鎖控制。

9.電機正/反轉換開關

10.直流電機

5.電源開關:在接通電源前,此開關要位于關閉狀態。

11.磁性頭     12.噴嘴

13.割炬總成   14. 電源插座

1.重量（主體部件）

：114千克

附件

： 16 千克

2.裝置尺寸

：1300 毫米×480 毫米×800 毫米

3.標準磁滾輪直徑

：直徑10毫米

4.電源

：交流 220V±10％

5.速度控制方法

：可控硅控制

6.切割速度

：50毫米/分鐘－750毫米/分鐘

7.切割厚度

：8毫米－100毫米（標準附件）

8.馬達

：直流110伏3600轉/分鐘

9.切割直線長度

: 2500毫米

10.切割最大圓尺寸

: 2700毫米

11.切割最大正方尺寸

: 1900X1900毫米

標準包裝

1）主體部件

：1套

2）標準割炬總成

：1套

3）平衡錘

：1個

4）割嘴（G02或G03型＃1，2、3，）

：各1只

5) 平衡桿

: 2 根

6) 進氣接頭

: 1 套

7) 說明書,合格證

: 各1份

8) 電源電纜

: 1套
