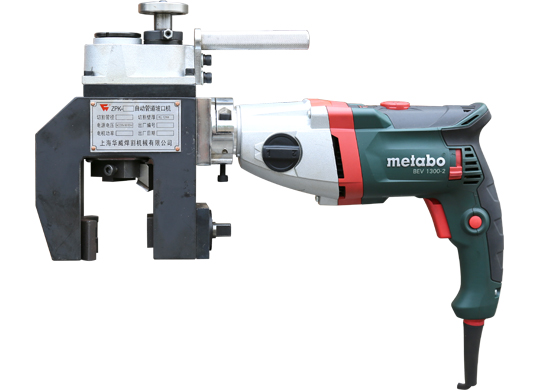

ZPK系列外鉗式電動管子坡口機是本公司研制的輕便型的鋼管坡口加工機具。該系列坡口機專為內徑為Φ25~Φ63mm的鋼管倒角而設計。本系列鋼管坡口機，采用交流220V電機作為動力，外鉗式結構，可自動進給，操作簡單方便；使用安全可靠。全新的設計理念和造型、卓越的使用性能。本機可對鋼管進行坡口、平面法蘭加工。無論管壁厚薄，其加工性能與效率比起傳統工藝都有著不可替代的優勢。

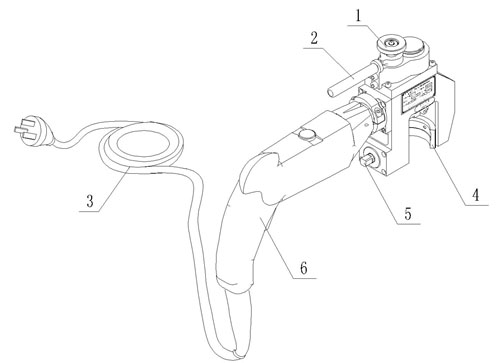

1.進給手輪裝置：工作時，轉動進給手輪將實現進刀或退刀。
2.手提手柄：搬運設備時應抓住把手。
3.電源線：連接設備電源，任何時候不得拖拽此電源線。
4.漲緊塊：根據鋼管外徑選擇合適的漲緊塊，通過拉桿將設備固定在被加工鋼管外
壁上。
5.鎖緊螺母：轉動鎖緊螺母，將實現漲緊塊的伸縮，讓設備緊固與鋼管上。
6.電機：電機功率1020W，弧形錐齒輪傳動，選用定位塊夾緊，速度可調節。
技術規格
|
1.機身外形尺寸 |
：490x310x75mm |
|
2.重量 |
：5.5Kg |
|
3.電源 |
：AC220V±10％ 50HZ |
|
4.坡口鋼管外徑 |
：ø25mm～ø63mm |
|
5.坡口鋼管壁厚 |
：12mm |
|
6.坡口角度 |
：600 450 300 |
|
7.軸向進刀最大行程 |
：16mm |
|
8.軸向走刀量 |
：0.15mm/r（自動） |
|
9.電機 |
：AC220V 50HZ 1020W |

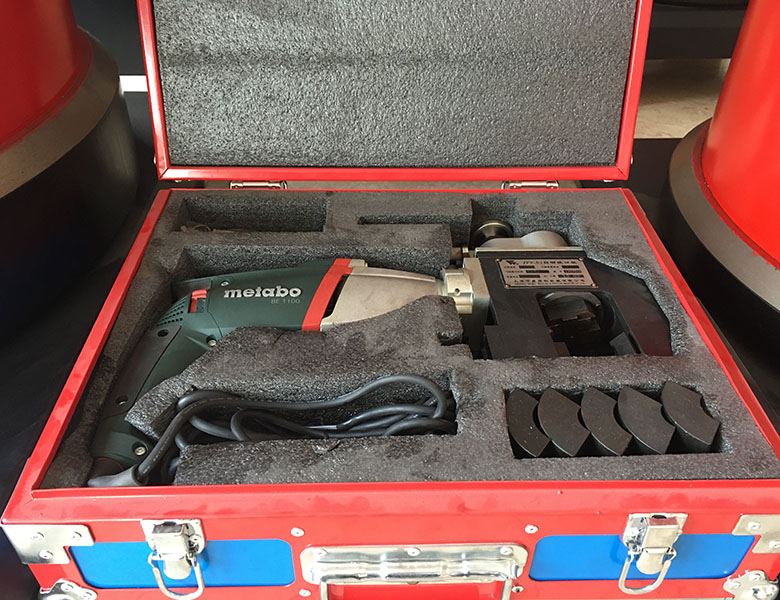

裝箱單
標準裝箱單如下所示，組裝設備前，對其進行仔細檢查
|
型 號 |
名 稱 |
單 位 |
數 量 |
備 注 |
|
ZPK-63
|
主機 |
臺 |
1 |
|
|
1# |
漲緊塊 |
只 |
1 |
切割管徑Ø25 |
|
2# |
漲緊塊 |
只 |
1 |
切割管徑Ø28 |
|
3# |
漲緊塊 |
只 |
1 |
切割管徑Ø32 |
|
4# |
漲緊塊 |
只 |
1 |
切割管徑Ø38 |
|
5# |
漲緊塊 |
只 |
1 |
切割管徑Ø42 |
|
6# |
漲緊塊 |
只 |
1 |
切割管徑Ø44.5 |
|
7# |
漲緊塊 |
只 |
1 |
切割管徑Ø48 |
|
8# |
漲緊塊 |
只 |
1 |
切割管徑Ø51 |
|
9# |
漲緊塊 |
只 |
1 |
切割管徑Ø54 |
|
10# |
漲緊塊 |
只 |
1 |
切割管徑Ø57 |
|
11# |
漲緊塊 |
只 |
1 |
切割管徑Ø60 |
|
12# |
漲緊塊 |
只 |
1 |
切割管徑Ø63 |
|
30度 |
坡口刀 |
塊 |
1 |
|
|
45度 |
坡口刀 |
塊 |
1 |
|
|
60度 |
坡口刀 |
塊 |
1 |
|
|
M5 |
內六角扳手 |
把 |
1 |
|
|
開口12 |
呆扳手 |
把 |
1 |
|
|
M6 |
內六角扳手 |
把 |
1 |
|
|
ZPK-63 |
操作說明書 |
份 |
1 |
|
|
ZPK-63 |
合格證 |
份 |
1 |
|
|
|
碳刷 |
只 |
2 |
|
