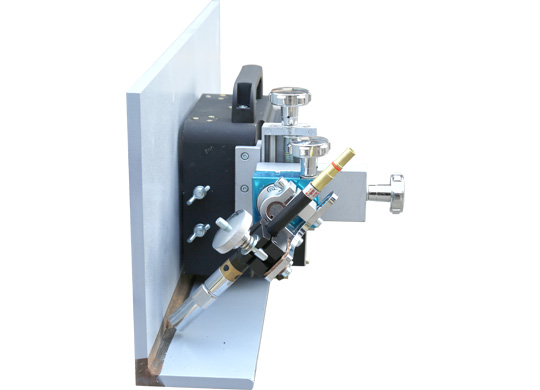

“HK-72T”三維立體切割機采用鋁合金材料鑄造而成，體積小、質量輕。本機備有角度尺，可精確地轉動割炬進行坡口切割操作簡單，勞動強度低。本機帶有離合系統，松開離合手柄能方便地讓機器沿預導軌平滑地移動。硬質橡膠制成的導軌正中心有彈性良好的軌芯，防止了一般橡膠軌出現的切割不均勻的現象，導軌可進行二維或三維彎曲并且安裝多組永磁鐵，吸附牢靠，裝卸方便。主要用于切割各種形狀的零件、如型鋼、堅板鍋爐、造船等曲面鋼板。
|

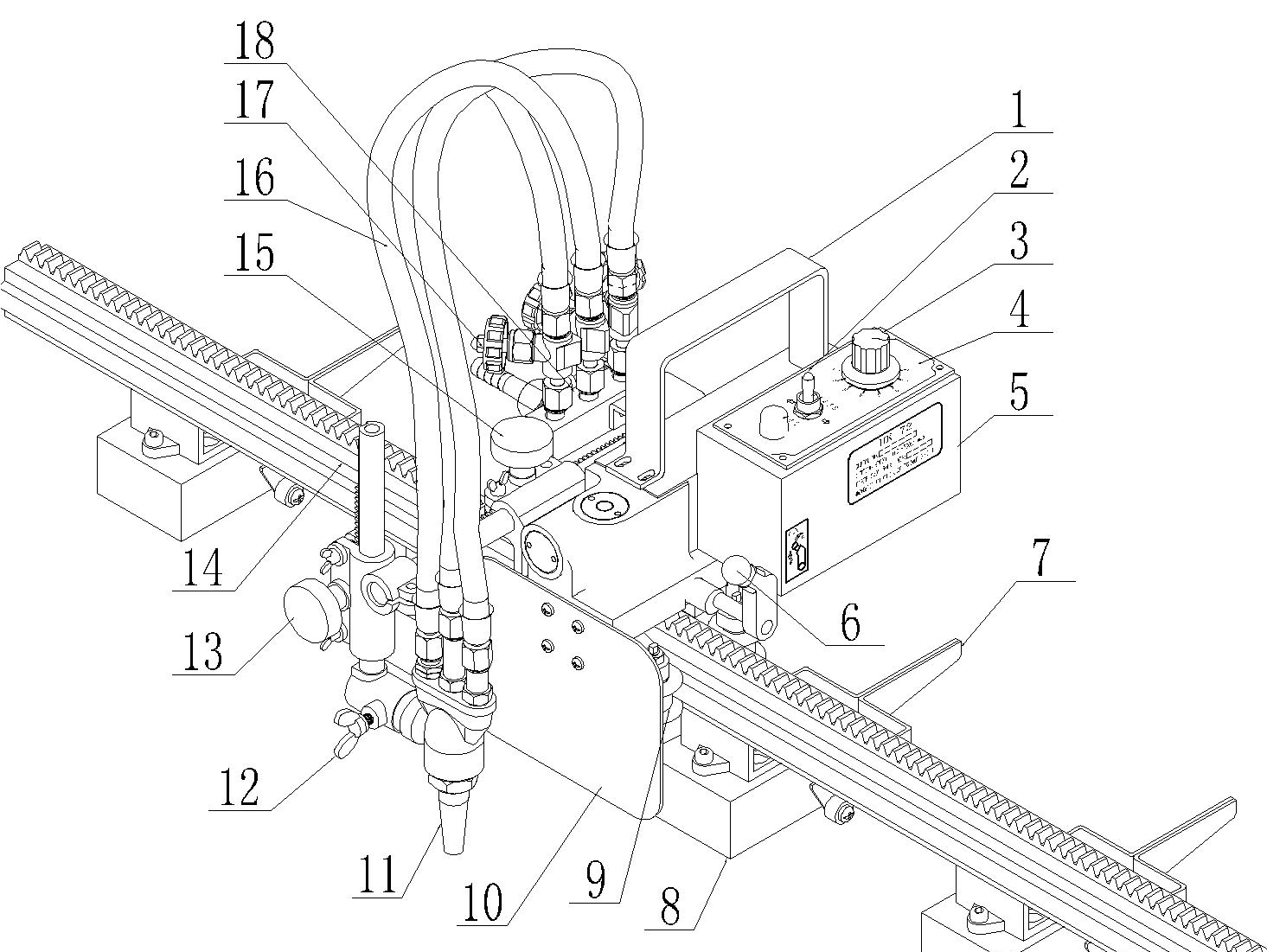

1.把手：搬運設備時抓住把手。 |
10.隔熱板：隔熱板保護裝置免受火焰加熱。 |
|
2.開關：當開關斜置于箭頭方向時，裝置開始朝該方向行。 |
11.割炬 |
|
12.坡口切割螺釘： |
|
|
3.速度調節器：順時針旋轉旋鈕裝置加速運行。 |
13.割炬升降旋鈕：此旋扭調節割炬的豎直位置. |
|
4.控制板：開關及速度調節器控制裝置操作 |

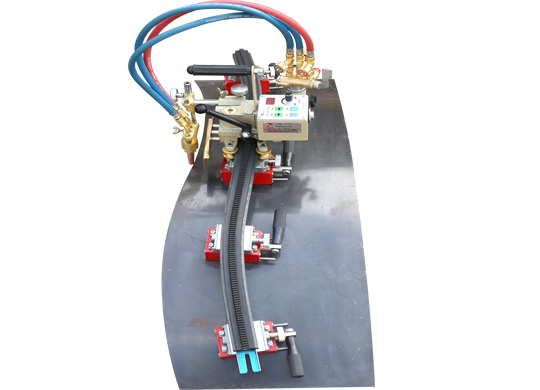

14.橡膠導軌：有三種導軌：1D――直線AL導軌; 2D――二維橡膠導軌; 3D――三維橡膠導軌，依據鋼制零部件形狀適當先用。 |
|
5.主機體 |
|
|
6.離合器分離桿：離合器分離桿斜置于右側時，離合器分離（OFF）;而斜置于左側時，離合器嚙合（ON） |
15.割炬滑動旋鈕：此旋鈕調節割炬的水平位置。 |
|
16. 軟管：軟管接通氣體分配器和割炬，軟管每套三根，分別為預熱氧軟管（藍色）燃氣軟管（紅色）和切割氧軟管（藍色）。 |
|
|
7.控制桿：控制桿用于安裝和拆卸導軌。 |
|
|
8.磁鐵：磁鐵將導軌固定于鋼板上，應用控制桿可使磁鐵易于接通和斷開。 |
17.閥門 |
|
18.氣體分配器 氣體分配器控制預熱氧、燃氣和切割氧的流量，以產生最佳的火焰。 |
技術規格
|
1.重量（主體部件） |
：11千克（包括導軌） |
|
機體重量 |
：4.5千克 |
|
導軌重量 |
：6.5千克 |
|
2.機體尺寸 |
主機尺寸（L×W×H ）：195X195X140mm |
|
3.導軌尺寸 |
1D直線鋁導軌（配7塊磁鐵）L×W×H：1905×195×140mm（另購配件） |
|
3D三維橡膠導軌(配5塊磁鐵)L×W×H: 1050×195×140mm. |
|
|
4.電源 |
：交流 220V±10％ |
|
5.速度控制 |
：電位器旋鈕控制 |
|
6.切割速度 |
：100～700mm/min |
|
7.坡口角度 |
：0-45度 |
|
8.驅動 |
：齒輪－齒條驅動方式 |
|
9.切割厚度 |
：5～50mm（標準附件配置下） |
|
10.切割角度 |
：0～45 |
|
11.割嘴 |
：G02（適用于乙炔）或G03（適用于內烷） |
|
12.氣體 |
：氧氣、乙炔或液化石油氣 |
|
13.最小曲線半徑 |
：2000毫米（三維切割導軌） |
配置零部件清單。
|
1.主機 |
1臺 |
|
|
2.3D橡膠導軌（裝有5塊磁鐵） |
1套（根據合同或技術協議數量） |
|
|
3.割炬總成（含割具、分配閥及膠管） |
1套 |
|
|
4.割炬夾持器總成 |
1套 |
|
|
5. 電源電纜（1條×8米） |
1套 |
|
|
7.割嘴(根據需要任選一) |
G02：1#、2#、3#（乙炔） |
各1只 |
|
G03：1#、2#、3#（丙烷） |
各1只 |
|
|
8.割嘴清理器 |
1套 |
|
|
9.螺絲刀 |
1把 |
|
|
10.保險（2A） |
2根 |
|
|
可選件 |
||
|
1D直線鋁導軌（單根長度：1800mm，裝有7塊磁鐵） |
根據合同或技術協議數量 |
|
