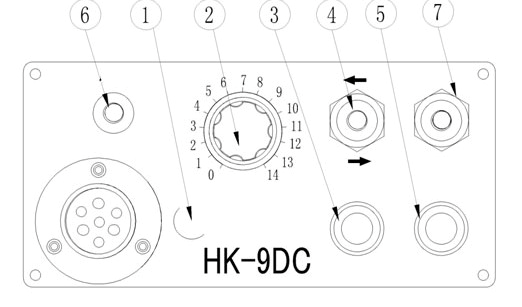

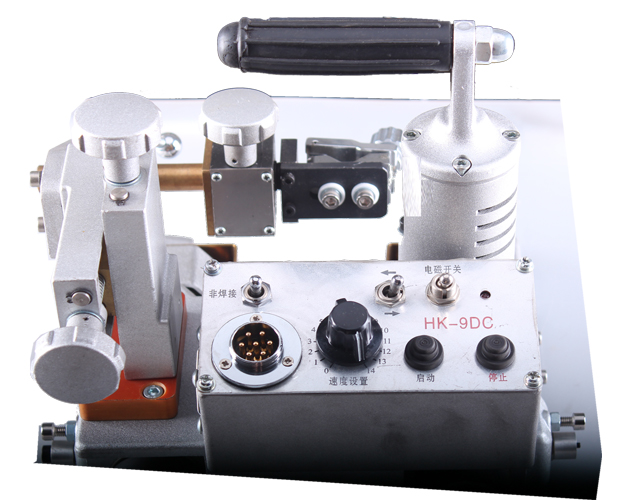

1）    電源指示燈

通電時，該燈亮顯。

2）    行走速度控制旋扭

順時針旋轉時速度增加，反之則減速。

速度刻度對應以下速度表：焊接速度應根據焊接規格來進行調整。

3） 停止按鈕（STOP）：

按下此按鈕，小車停止行走，是否同時停止焊接則由模式開關選擇控制。

4)       行走方向及電源開關：

此開關用于選擇焊接方向及開關電源的控制。

5)       啟動按鈕（START）：

按下此按鈕，小車開始行走，是否同時進行焊接則由模式開關選擇控制。

6） 模式選擇開關----此開關有三個位置可供選擇，其功能分別是：

        TEST：   當扳到此側，送絲機工作，可以手動地進行起/收弧，松手后自動復位。

        ARC ON： 當切換到此位置，進行正常焊接。

                  按下啟動按鈕，起弧焊接的同時，小車也開始行走。

        NEUT：   當切換到此位置，按下起動按鈕，小車只空走，不焊接。

7） 電磁開關：關閉此開關，電磁磁性關閉，方便機器移動。

技術規格

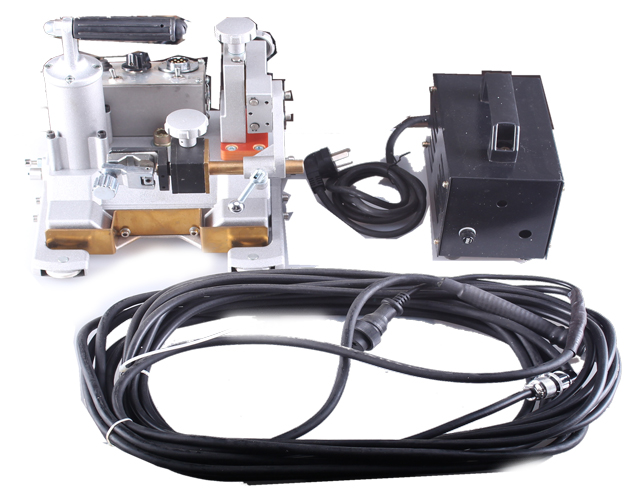

配置

 1） 主體部件                 1套

 2） 控制導線                 1條

 3） 專用焊炬（選配件）      （用戶另購）

 4） 保險（1安）              1支

 5） 六角扳手（M5/M6）       各1把

 6） 操作使用說明書           1份

 7） 產品合格證               1份

 8） 保修單                   1份
