HK系列便攜式鞍形管端頭氣體切割機，是針對于管道相交焊接的切割要求而設計開發得。管道相交焊接需要切割鞍形口的形狀。該機器是通過鞍形模板，來實現割炬切割的軌跡。模板是根據需要切割鞍形口的形狀而制作。也可做普通的管道切斷或坡口切割。機器是由控制箱，割炬，主體機座所組成。各部件都由主體機座相連。通過離合裝置，使機器的運行部件脫離電動裝置而實現手動切割。機器的控制箱安裝在切割機構另一側，操作簡便，易于維修。 該機器設計合理，結構獨特，有四只對稱的底角螺桿支撐機器架在被切鋼管上。通過保險裝置將機器準確定位，它具有管道切割的對接點精度高和需要切割輔助時間少等特點。

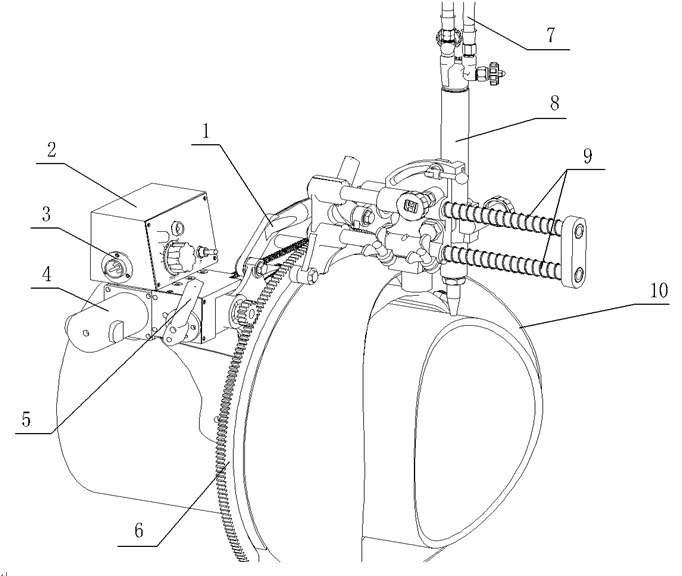

1. 手提手柄
2．電器控制盒：安裝有調速旋鈕，正/反轉開關
3. 電源插座
4．直流電機
5．離合手柄：手柄向左，處于分離狀態。此時機器以脫離電動裝置，可以通過手搖方式來實現機器的運行也可快速定位割炬。
7.進氣軟管：進氣軟管分為氧氣軟管（接頭螺紋為順螺）和燃?xì)廛浌埽ń宇^螺紋為反螺）。
8.割炬
9.移動體壓簧：通過兩只壓簧的壓力，使移動體帶著割炬緊靠摸板的邊緣行走。
10.鞍形口靠模：根據需要切割形狀制作。
技術規格
|
1.重 量 |
HK-102 |
：15千克 |
|
HK-203 |
：29千克 |
|
|
HK-305 |
：36.5千克 |
|
|
HK-500 |
：56.5千克 |
|
|
2.外形尺 寸
|
HK-102 |
：560mm×505mm×485mm(主機)； |
|
HK-203 |
: 560mm×505mm×485mm(主機)； |
|
|
HK-305 |
: 570mm×590mm×570mm(主機); |
|
|
HK-500 |
：780mm×820mm×660mm（主機）; |
|
|
3.切割速度 |
HK-102 |
：0.14～5.8 r/min |
|
HK-203 |
：0.14～2.5 r/min |
|
|
HK-305 |
：0.14～2 r/min |
|
|
HK-500 |
：0.6～1.1 r/min |
|
|
4.切割鋼管直徑 |
HK-102 |
：ø38～ø102 |
|
HK-203 |
：ø76～ø203 |
|
|
HK-305 |
：ø152～ø305 |
|
|
HK-500 |
：ø305～ø500 |
|
|
5.切割最大矢量高 |
HK-102 |
：80mm |
|
HK-203 |
：110mm |
|
|
HK-305 |
：110mm |
|
|
HK-500 |
：110mm |
|
|
6.速度控制方法 |
：可控硅控制 |
|
|
7.電源 |
：交流 220V±10％ |
|
|
8.切割厚度 |
：5-50㎜ |
|
|
9.坡口角度 |
：0～45° |
|
|
10.割嘴 |
: G02(適用于乙炔)或G03(適用丙烷) |
|
|
11.電機 |
: 110V 68W 10000轉/分鐘 |
|
裝箱單
將裝置小心地從包裝箱中取出。
首先，檢查各部件以確認其完整無缺。
下列為應收的標準零部件清單。
|
1）主體部件 |
1臺 |
|
2）標準割炬總成 |
1套 |
|
3）割炬浮動機構 |
1套 |
|
4）割嘴（G02或G03型＃1，2、3，） |
各1只 |
|
5) 保險裝置 |
1 套 |
|
6) 進氣接頭 |
1 套 |
|
7) 說明書,合格證 |
各1份 |
|
8) 電源電纜 |
1套 |
|
9) 底腳螺栓 |
18套（每套4只） |
|
10) 十字螺絲刀 |
1只 |
|
11) 通針 |
1把 |
|
12) 手搖柄 |
1把 |
