產品中心

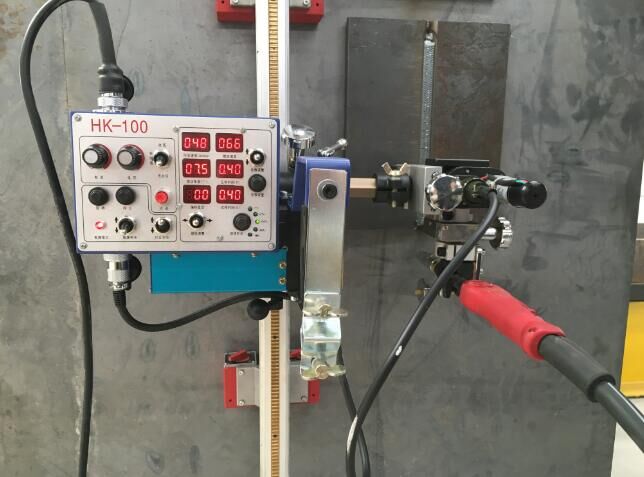

HK-100 標準磁性導軌直線焊接小車

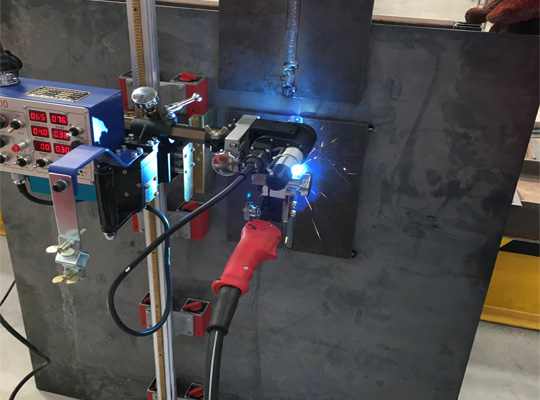

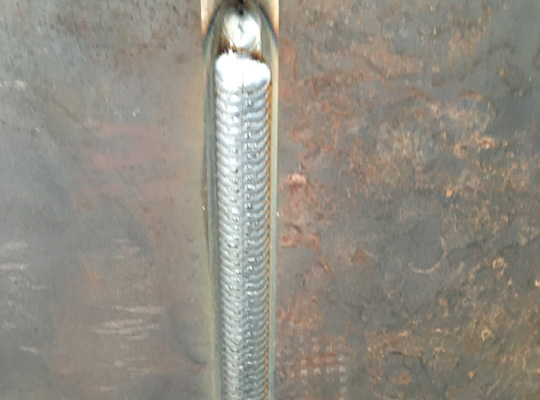

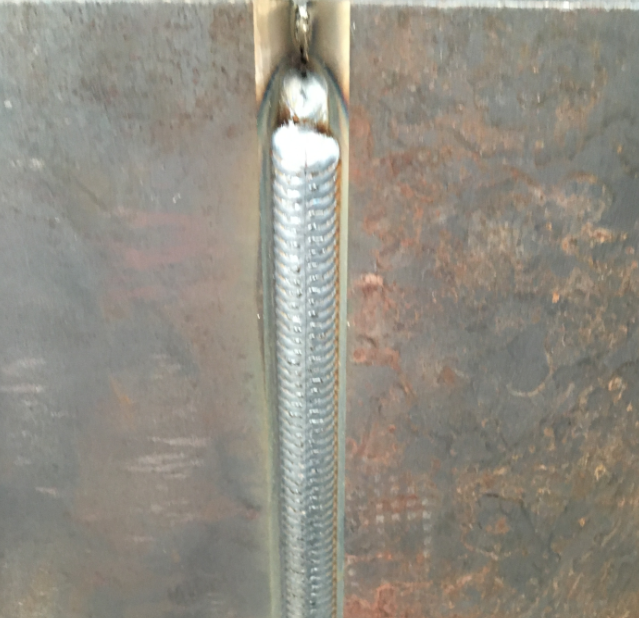

HK-100擺動式焊接小車是自動裝置,一次焊接可以獲得較寬的焊縫。擺動速度、擺動角度、中心偏移位置、和左右停留時間均可調整,適合各種不同規格的焊道。非焊接狀態下的小車行走速度為最大值(800mm./min)。注意:由于焊接小車向氣保焊機是常通信號,且焊接不可避免地留有殘端,故設置和焊接時焊機的自?;芈烽_關必須關閉……OFF。如果設置成開(ON),則焊接小車停止行走,電弧卻不會熄滅。

視頻

描述

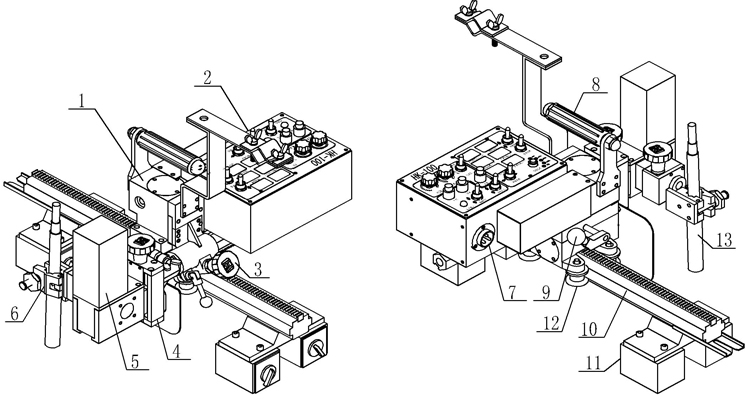

HK-100由小車本體、控制箱,X-Y滑塊,焊槍夾具,導向輪,直線導軌等部件組成。

1.小車主體:也是小車的驅動裝置,包括電機,行星減速箱,驅動齒輪、導向輪等。

2.控制箱:可以調節小車的所有動作,詳細內容參考后續的“控制面板說明”

3.橫移裝置:在焊接直條縫(如集裝箱)利用此裝置調整焊炬位置,避免頻繁地移動導軌。

4.焊炬微調滑塊:是調節焊槍位置的裝置,焊接當中可以進行上下左右的微調。

5.擺動器:焊接過程中各種焊接模式需他來執行。

6.焊槍夾持器:是固定焊槍的裝置,維修及調整是方便焊槍的拆卸。焊炬一定要夾緊,注意不要夾在導電部位,則會導致短路或電擊。

7.電源插座:此為外接電纜插座,機器的接地線也與此插座相連,

此電纜插座負責小車與送絲機的連接及電力供應。(電纜的另一端有兩個分支,一個接送絲機,另一個接電源。)

8.手柄:移動本裝置,請握緊此手柄。

9.離合手柄,扳動此手柄可以很方便的讓小車在軌道上自由移動。

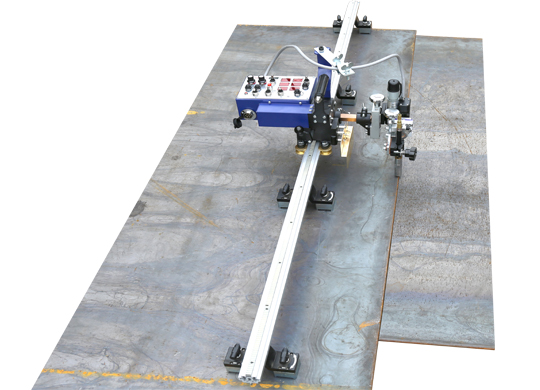

10.直線導軌。方便小車的行走路線。安裝有強力永磁磁鐵,讓導軌牢固地吸附工件之上,以適應各種焊接需求。

11.磁鐵:強力離合式磁鐵,要移動導軌時請將所有磁控開關旋至“OFF”。

12.導向輪:沿著母材面滾動,引導準確焊接部位的裝置。

13.焊槍:直槍或彎槍,用戶選購。

技術規格

主要技術參數

1.外形尺寸

430mm×280mm×290mm

2.機器重量

8.4Kg(包括擺動器)

3.工作電源

24V

4.擺動電機

DC24V

5. 焊接速度

150~800mm/min(以數碼管顯示)

6. 驅動方式

齒輪齒條

7. 焊槍調整范圍

上下

40mm

左右

120mm

作業角調節范圍

±60°

進行角調節范圍

10°

8.操作功能

1. 選擇行走方向

前和后

4. 左右停留時間

0~2.5 s

2. 擺動速度

0~100

5. 偏移距離設置

0~±8°

3. 擺動角度:

±15°





9.擺動模式選擇



焊接工藝參數

                    焊絲直徑

焊接參數

Φ1.2mm

Φ1.4mm

Φ1.6mm



電流(A)

平焊

120-300

150-380

180-430

平角焊

120-280

150-320

180-380

橫焊

120-280

150-300

180-330

電壓(U)

①     U=14+0.051

②     300A以下時U=0.041+16±1.50

③     300A以上時U=0.041+20±2.0

噴嘴與工件間的距離(H)

1200A以下時   H=10~15mm

2200~350A時   H=15~20mm

3350~500A時  H=20~25mm

焊絲伸出長度(L)

一般取焊絲直徑的10倍左右,即L=10d

裝箱清單

用戶收到包裝箱后,請對照如下清單核對箱中部件是否齊全。以下為標準裝箱清單。

1.

整機

1臺

2.

直線導軌(1.8米)

1根

3.

標準電源線  220V/16M

1根

4.

保險(2A)

2只

5.

內六角扳手

1套

6.

說明書,合格證

各1份
