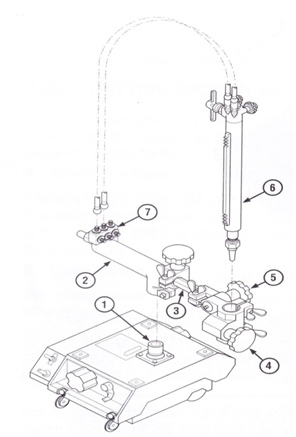

HCM-200標準割炬炬和歧管檔塊的安裝見圖

(1) 安裝在外殼安裝面?；瑒?dòng)齒條手柄組件

（2）越過單頭割炬底座，并用定位螺釘將其固定。齒條手柄組件可以自由地旋轉，直到夾緊螺栓被擰緊。插入齒條組件

（3），以使齒條正確地嚙合齒條手柄組件中的小齒輪。將割炬夾持器組件

（4）連接至割炬軸轉向節

（5）其裝配在齒條組件的圓端。離開這些點的夾緊螺釘，略微寬松地調整。然后，定位調整后牢固擰緊。

（6）將割炬插入割炬夾持器，讓割炬齒條正確地嚙合割炬夾持器的調節齒輪。擰緊割炬夾持器的翼型螺母以牢固地夾持割炬，但是允許用調節旋鈕垂直調整割炬。可使用雙管或三管割炬。將歧管檔塊

(7)插入到齒條手柄組件的一端。將適當?shù)能浌芙宇^旋進歧管檔塊的入口。在中心對孔使用燃?xì)廛浌芙宇^，在外側兩對孔使用氧氣軟管接頭。將所需的軟管從歧管檔塊連接到割炬。如果使用的是雙管割炬，忽略右側軟管。
