“CG2-150D”仿形切割機是高效、經濟的切割機新產品,該機器內部結構設計合理；外表美觀大方。機身采用鋁錠精密壓鑄而成。按樣板可切割各種零件圖形，切割表面質量好，精度高，適用于批量生產同一形狀切割零件。機身較小，而切割范圍廣，不僅適合企業工廠使用，也適合野外工作。除適用性外，還具備許多優越性：調速系統采用了具有優越性的可控硅整流器具有以下特點：能在規定的范圍內均勻調速，而不會以使電動機性能發生變化，速度控制也很穩定。用較小的控制電壓能直接電動機轉速，其控制能損耗很小。電氣系統部分的升溫對電機影響很小，使用壽命長且維修方便。割炬位于基臂下面，當基臂沿樣板邊緣板移動，割炬可以正確地割出與樣板相同的形狀。
|

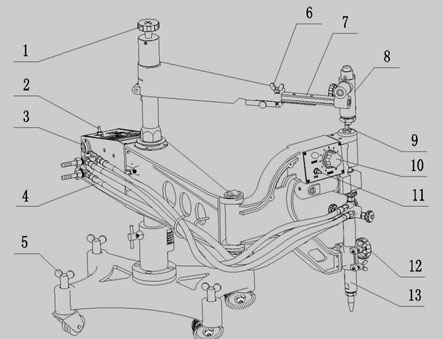

1.形臂升降手輪：松開形臂栓緊螺絲，調節該手輪可使形臂總成總升總降。 |
|
7.橫移桿：在橫移桿的斷面上設有標尺，可參照刻度對模板進行水平調節。 |
|
2.電源開關 3.電源插座 |
|
8.樣板架：用于固定樣板，還可以垂直調節板的上下高度。 |
|
4.輸送氣體的軟管：安裝在分配器與割炬之間，共四根。分為預熱氧、切割氧、燃?xì)夂蛪毫﹂_關供氣。 |
|
9.磁性頭 |
|
|
10.調速旋紐：沿“10”方向旋轉該鈕可使裝置移動加快。 |
|
|
5.底腳螺絲：在鋼板上調節機器水平 |
|
11.方向調節開關：改變機器磁性頭的旋轉方向。 |
|
6.形臂橫移桿鎖定螺絲：當模板的位置選定后,通過鎖定螺絲將橫移桿鎖定在形臂內。 |
|
12．割炬升降手輪 |
|
|
13．割炬 |
技術規格
|
1.重量（主體部件） |
：58.5kg |
|
2.裝置尺寸 |
：1190mm×335mm×1000mm |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：220V 50HZ |
|
5.切割速度 |
: 50～750/mm/min |
|
6.切割厚度 |
: 8～200mm |
|
7.切割圓直徑 |
: ø20～ø600mm |
|
8.切割直線長度 |
：1200mm |
|
9.切割長方形尺寸 |
：400mm×900mm, 450mm×750mm |
|
10.電機 |
: 55/ZYT DC110V24W 轉速3600r/min |
裝箱單
將裝置小心地從包裝箱中取出。檢查各部件以確認其完整無缺。下列為標準配置零部件裝箱清單。
|
1.主機 |
1臺 |
|
2.割炬氣路總成 |
1套 |
|
3.割嘴 |
3只(乙炔) |
|
4.電源線 |
1條 |
|
5.說明書,合格證 |
各1份 |
|
6.進氣接頭 |
1套 |
|
標準附件 |
|
|
1.割圓裝置 |
1套 |
|
2.平衡錘 |
1套 |
|
3.圓盤樣板 |
1個 |
