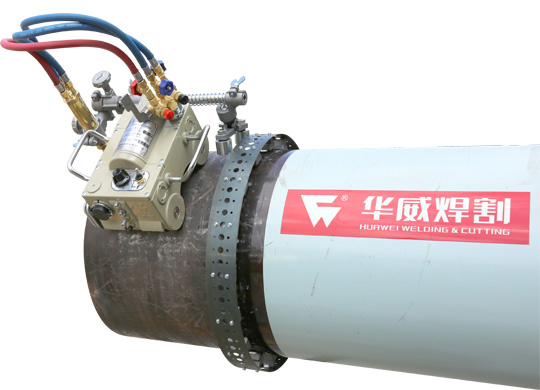

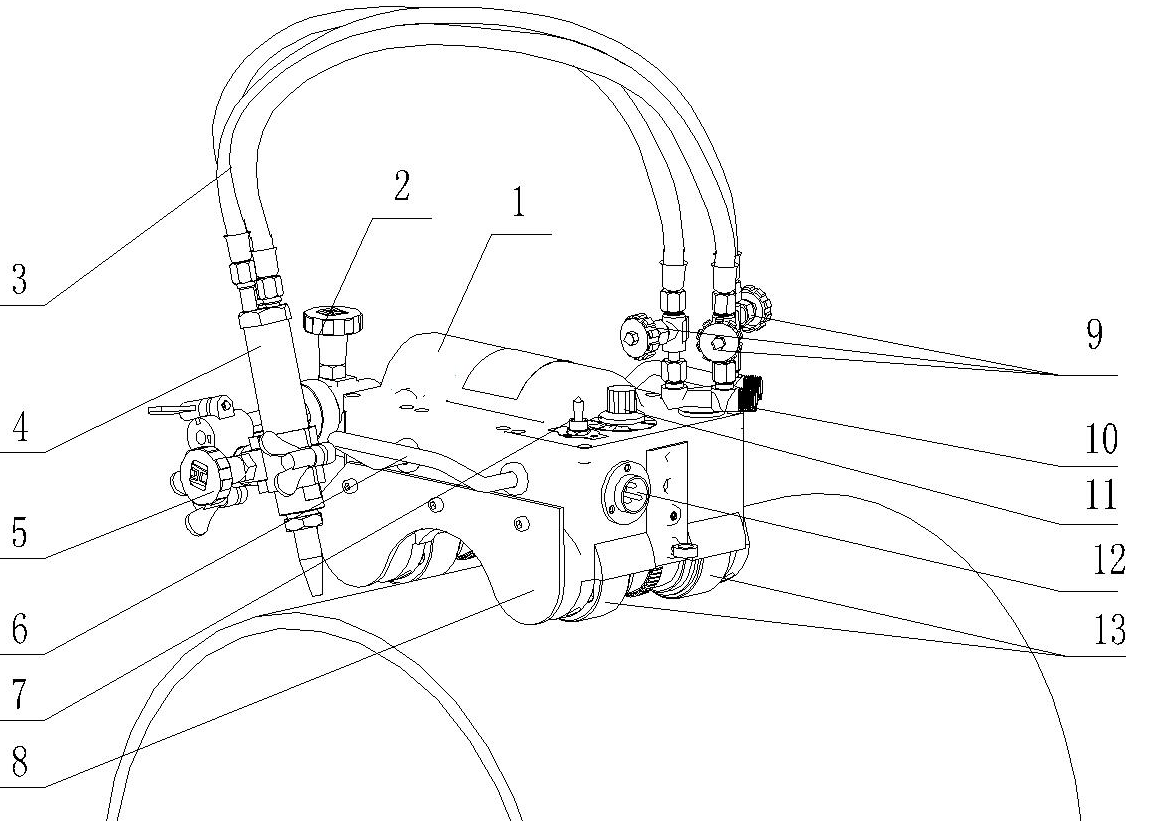

1.主體部件

2.橫向進給手輪:可調節割炬水平位置

3.輸送氣體的軟管: 在氣體分配器和割炬之間

  連接，三條氣管分別用于燃氣；預熱氧；切

割氧。

4.割炬

5.割炬調節手輪

6.把手

7.倒順開關: 改變機器的運行方向，中間為停止位置

8．隔熱板 ：阻礙因切割所產生的熱量向機器內部擴散

9.二通閥: 調節氣體流量的大小。

10.氣體分配器:

11．速度控制旋扭: 沿“10”方向旋轉該鈕可使裝置移動加快, 沿“0”方向則使移動減。

12．連接線插座

重量

14.5kg

主機外形尺寸

305X310X180 mm

電源電壓

220V  50Hz

切割速度

50-750 mm/min

切割厚度

6-50mm

坡口角度

0°- 45°

切割管子范圍

￠＞108mm(無縫管均可)

切割精度

機器在管子上爬行一周,其周長一米復圓偏差小于0.5mm,

切割與坡口表面光潔度可達到

磁性輪的吸附力

50公斤以上

行車的沖動量

機器在鋼管上爬行下坡時小于0.5mm

馬達

采用70SZ08直流伺服電動機,轉速6000n/min,68W

標準包裝

主機

：1臺

標準割炬總成

：1套

割炬連接器總成

：1套

割嘴（根據客戶需求選定一種）

1）G02

: 3只

2）G03

: 3只

進氣接頭

: 1 套

電器箱及連接線

：1套

說明書,合格證

: 各1份

保險繩

: 1只

保險扣

：1只

保險絲（3A）

：1只
